Čo sú výmenníkové stanice tepla, ako fungujú, koľko nákladov na energie dokážu ušetriť a pre koho sú vhodné?

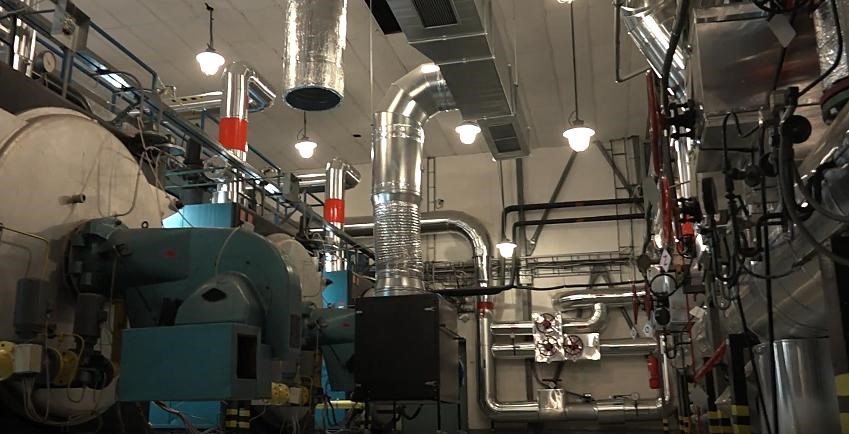

Teplo z centrálnych zdrojov (tepláreň, kotolňa) je distribuované smerom k odberným miestam najčastejšie prostredníctvom rozvodu s teplonosným médiom s vyššou teplotou a tlakom. Aby sa teplonosné médium dostalo na konkrétne miesto spotreby v požadovanej kvalite a s náležitými parametrami, sú potrebné takzvané výmenníkové stanice tepla, nazývané tiež odovzdávacie stanice tepla.
Výmenníkové stanice sú určené pre centrálny ohrev vykurovacej vody v systéme ústredného kúrenia a súčasne aj pre ohrev teplej vody (napríklad pre neďaleké sídlisko), ktorá sa ďalej dopravuje priamo do objektov tzv. štvorrúrkovým rozvodom. Moderným trendom v oblasti výmenníkových staníc sú však aj tzv. Domové Odovzdávacie Stanice Tepla (DOST) umiestňované priamo v budove, na mieste samotnej spotreby tepla alebo v jej tesnej blízkosti. V tomto prípade hovoríme o doprave teplonosného média z výhrevne resp. kotolne tzv. dvojrúrkovým rozvodom.
Typy výmenníkových staníc tepla
Podľa spôsobu pripojenia odberateľa na tepelnú sieť možno odovzdávacie stanice tepla rozdeliť na:
Tlakovo nezávislá výmenníková stanica tlakovo oddeľuje potrubnú sieť pred stanicou a za stanicou prostredníctvom výmenníkov tepla (hovoríme o primárnej a sekundárnej strane výmenníkovej stanice). Obe strany sú na sebe tlakovo, resp. hydraulicky nezávislé. Tlak na primárnej strane sa udržuje zabezpečovacím zariadením v zdroji tepla. Tlak na sekundárnej strane sa udržuje vlastným zabezpečovacím zariadením vo výmenníkovej stanici.
Tlakovo závislé výmenníkové stanice nedisponujú pre systém vykurovania (ÚK) výmenníkom s teplovýmennou plochou, preto dochádza pri nich iba k regulácii na požadovanú teplotu vody v sekundárnej časti systému. Tlak v oboch systémoch (pred a za výmenníkovou stanicou) je navzájom závislý a je tak regulovaný spoločne.
Podľa pracovnej látky v systémoch dodávky tepla rozdeľujeme výmenníkové stanice na:
- para/horúca voda (vyskytujú sa vo veľkých zdrojoch tepla)
- para/teplá voda (už málo používané tam, kde je v prevádzke parná tepelná sieť – napr. v nemocniciach, alebo priemyselných areáloch)
- horúca voda/teplá voda (pri veľkých mestských systémoch dodávky tepla)
- teplá voda/teplá voda (v menších mestských systémoch dodávky tepla)
Decon – slovenský výrobca výmenníkových staníc tepla
Výrobou odovzdávacích staníc tepla sa zaoberá slovenská firma Decon. Od vzniku v roku 1991 vyrobila a spustila do prevádzky vyše 7 000 zariadení slúžiacich na odovzdávanie tepla. V ponuke spoločnosti Decon sa nachádzajú odovzdávacie stanice rôznych typov a výkonov. Decon sa okrem výmenníkových staníc tepla zaoberá aj výrobou a predajom ďalších zariadení pre centralizované zásobovanie teplom, výbavu kotolní, chladiarenstvo a priemyselné aplikácie.
Decon ponúka na predaj všetky typy výmenníkových staníc tepla, teda horúcovodné tlakovo-nezávislé stanice Warmline, teplovodné tlakovo-závislé stanice Directline, ako aj parné stanice Steamline. Okrem vlastnej výroby ponúka Decon na predaj aj výmenníky tepla a vzduchové chladiče spoločnosti Alfa Laval, ďalej tlakové a expanzné nádoby, akumulačné zásobníky, poistné ventily a ďalšie komponenty pre teplo a chlad.
Čo je domová odovzdávacia stanica tepla (DOST)?

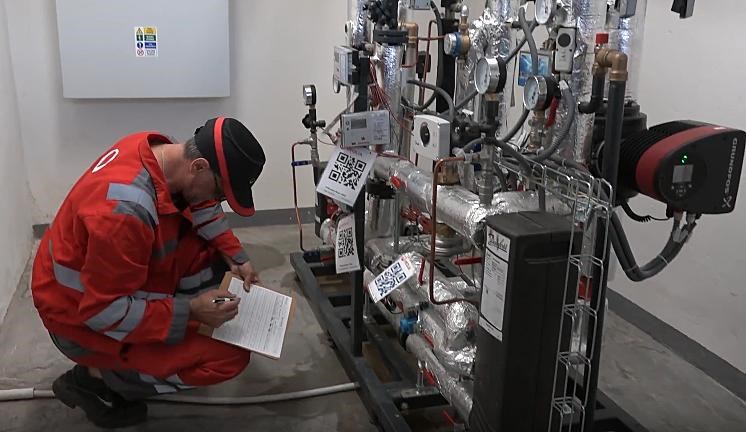

Domová odovzdávacia stanica tepla predstavuje technológiu dodávky tepla a teplej úžitkovej vody, pri ktorej výmenníková stanica zabezpečuje finálnu teplotnú úpravu teplonosnej látky a dodávky energie iba pre odberateľov v rámci konkrétneho bytového domu.
Odovzdávacie stanice tepla sa vyznačujú dlhou životnosťou, bezhlučnou prevádzkou a nízkou poruchovosťou. Zariadenie je bezobslužné, diaľkovo ovládané a monitorované prevádzkovateľom z centrálneho dispečingu.
DOST funguje zvyčajne na princípe tlakovej nezávislosti primárneho a sekundárneho okruhu centrálneho zásobovania teplom (CZT). Oddeľovacou časťou týchto okruhov sú doskové výmenníky pracujúce s veľkou pružnosťou na odozvu riadiaceho systému a značnou dynamikou prenosu tepla na teplo výmennej ploche. Žiadne dodatočné ohrievače, kotly ani iné zariadenia generujúce energiu spaľovaním paliva či premenou jednej formy energie na formu inú nie sú potrebné.
Pozrite si video, ako fungujú domové odovzdávacie stanice tepla v bratislavskej Petržalke prevádzkované spoločnosťou Veolia Energia Slovensko:
Výhody domovej odovzdávacej stanice tepla
- Príprava tepla na vykurovanie a teplej úžitkovej vody podľa potrieb obyvateľov bytového domu
- Nezávislosť od ostatných bytových domov ponúka možnosť nastavenia individuálneho režimu dodávky tepla, teda napríklad teplú vodu po celý deň alebo v ľubovoľne stanovenom čase, či trvanie vykurovacej sezóny podľa počasia a požiadavky obyvateľov bytového domu.
- Adresné meranie tepla na ohrev teplej vody – množstvo spotrebovanej energie sa meria priamo v zariadení DOST, teda v priestoroch bytového domu. To znamená spravodlivejšie meranie množstva spotrebovanej energie, kde sa vylučuje pomerové rozpočítavanie medzi viacerými odberateľmi.
„V pôvodnom stave (kde je teplá úžitková voda (TÚV) pripravovaná centrálne v OST alebo kotolni pre súbor právne nezávislých domov) sú straty cirkulačných rozvodov rozpočítavané pre všetkých, aj keď napr. konkrétny dom na okruhu má tieto rozvody riadne izolované a ostatní nie. V prípade DOST je dodávka TÚV meraná priamo v bytovom dome (predtým v centrálnej OST) a podľa tohto meradla je aj fakturovaná a vlastníci zaplatia iba za to, čo meradlo skutočne nameria, (zaniká tzv. koeficient, ktorým sa upravuje namerané množstvo teplej vody),“ uvádza Peter Kurilla, manažér prevádzky CZT spoločnosti Veolia Energia Slovensko.
- Obyvatelia bytových domov nehradia náklady spojené s inštaláciou a prevádzkou výmenníkovej stanice, tieto výdavky hradí prevádzkovateľ zariadenia. Rovnako tak prevádzkovateľ zabezpečuje aj servis, údržbu a pravidelné kontroly zariadenia. Zariadenie DOST pracuje nepretržite v bezobslužnom režime a je monitorované centrálnym dispečingom 24 hodín denne.
Veolia Energia Slovensko – prevádzkovateľ domových odovzdávacích staníc tepla
Inštaláciou domových odovzdávacích staníc tepla sa zaoberá aj skupina Veolia Energia Slovensko. Výrobca a dodávateľ tepla inštaloval niekoľko stoviek DOST vo viacerých mestách, kde pôsobí. V Bratislave je táto technológia nainštalovaná napríklad v bytových domoch v Petržalke, Dúbravke a Podunajských Biskupiciach. DOST zároveň majú nainštalované aj niektoré základné školy v Petržalke. Mimo Bratislavy sú domové odovzdávacie stanice tepla inštalované napríklad v meste Žiar nad Hronom a Lučenec.
Najrozšírenejšie využitie nachádzajú odovzdávacie stanice tepla pri rozvode tepla do bytových domov, napojených na systém centralizovaného zásobovania teplom. Preto najčastejším klientom sú bytové správy a združenia. „Inštaláciu zariadenia DOST však môžu žiadať aj firemní a väčší odberatelia, samotnej realizácii však predchádza technicko – ekonomické posúdenie,“ objasňuje P. Kurilla.
Aká je cena domovej odovzdávacej stanice tepla a jej inštalácie?
Priemerná výška investície závisí od veľkosti, respektíve výkonu odovzdávacej stanice tepla a náročnosti inštalácie. Všetky náklady na inštaláciu stanice, vrátane napojenia na vnútorné rozvody domu, hradí dodávateľ tepla. Bytový dom nemá žiadne náklady spojené s inštaláciou a prevádzkou zariadenia, len vyčlení vhodný priestor na umiestnenie DOST.
Po odsúhlasení inštalácie domových odovzdávacích staníc tepla všetkými domami na spoločnom okruhu pôvodnej centrálnej odovzdávacej stanice tepla (OST), nasleduje proces vypracovania projektovej dokumentácie a súčasne prebiehajú v prípade potreby aj všetky náležitosti súvisiace so stavebným konaním. Realizácia prebieha spravidla mimo vykurovacej sezóny, najčastejšie v mesiacoch jún až august.
„Celý proces spravidla netrvá dlhšie ako jeden kalendárny rok. Po odsúhlasení oboma stranami (dodávateľ tepla a spoločenstvo vlastníkov, zastúpené správcom), popisom technických možností a podmienok realizácie a súčasne aj podpísaním zmluvy je projekt zaradený do realizácie po projektovej a realizačnej stránke s termínom ukončenia pred nasledujúcou vykurovacou sezónou,“ vysvetľuje P. Kurilla.
O koľko sa znížia náklady na teplo po inštalácií domovej odovzdávacej stanice tepla?
Jednotková cena tepla zostane rovnaká, pretože je schválená ÚRSO-m pre celú cenovú lokalitu. Úspora nákladov vznikne odberateľom vďaka poklesu spotreby tepla, nakoľko sa výrazne znížia straty na tepelných rozvodoch. Úspora tepla na TÚV sa po inštalácii DOST môže medzi jednotlivými bytovými domami líšiť. Na základe skúseností prevádzkovateľov môže spotreba tepla na TÚV klesnúť až o 20 %.
„V závislosti od technickej dispozície, umiestnenia a prevádzkovania DOST je možné dosiahnuť medziročnú úsporu v spotrebe tepla na ohrev TÚV až do 20 % hneď v prvom roku po jej inštalácii, čo dokumentuje nižšie uvedený modelový príklad. Ďalšie úspory je možné dosiahnuť aj zodpovedným energetickým manažmentom dodávok,“ tvrdí P. Kurilla.
